用于铝卷的精密钢套筒与表面硬化处理

钢套筒在轧制生产线上的作用

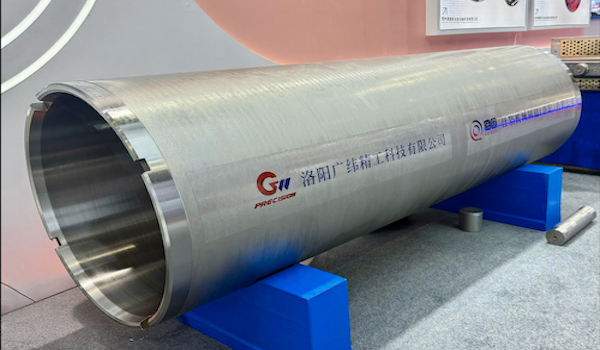

在铝带和铝箔生产线上，套筒是开卷机和收卷机的核心部件。钢卷安装在芯轴上，承受整个线圈的重量和张力，在高速旋转的同时将材料从一个工位传递到下一个工位。

从外上看，钢套筒看起来只是一个简单的空心圆柱体——但钢套筒在轧制过程中所承受的条件却远非简单：

负载：铝带卷通常重量达数吨。套筒在高速旋转时能够承受循环弯矩和扭矩。

精度：铝箔厚度仅几微米，套筒上的任何几何误差都会直接传递到铝箔上，影响其厚度均匀性和表面质量。

工作环境：退火炉内的套筒在约600°C下持续运行，对高温材料的性能提出了严苛要求。

这三个挑战正是钢铁卷材制造远超普通加工的原因所在。

精密控制：从空白选择到100%最终检验

选择空白工艺

钢套筒的制造始于毛坯。根据毛坯加工工艺，钢套筒可分为两类：离心铸钢套筒和锻钢套筒。

离心铸造可生产大直径、薄壁的套筒坯料，材料密度均匀，非常适合用于铝带厂和铝箔厂的套筒。常见牌号包括合金铸钢，如ZG35CrMo、ZG42CrMo和ZG25Cr2MoV，以及广纬精工

独有的GWspool合金系列（GWspool-1、GWspool-2、GWspool-3）。

锻制套筒具有更高的显微结构密度和更好的机械均匀性，适用于对性能要求较高的场合，例如不锈钢套筒和硅钢套筒。常见牌号包括合金钢锻件，如42CrMo和35CrNiMo。

选好坯料后，对其进行淬火回火热处理，使硬度控制在HB 280–320之间，确保材料具有足够的强度和韧性，为后续的精密加工奠定基础。

精密加工的核心挑战

钢制套筒的精密加工主要集中在两个关键表面：外径和内孔。

外径决定了套筒的绕制直径，是与带材或箔片直接接触的工作面，因此对圆柱度要求极为严格。圆柱度要求：铝箔套筒不超过0.05毫米，冷轧套筒不超过0.1毫米，检验/测厚套筒（用于测量

卷取机和放卷机安装精度的测厚级套筒）不超过0.02毫米。

孔是套筒与芯轴之间的配合面。孔的尺寸精度和同轴度直接影响套筒在运行中的跑偏情况。同轴度要求：铝箔轧机套筒≤0.05 mm，冷轧套筒≤0.1 mm，检验/测厚套筒≤0.03 mm。

实现这些公差取决于对六个关键工序的严格控制：

粗车：去除毛坯中的多余材料，释放毛坯内部应力，为后续精加工提供稳定的基准。

淬火回火热处理：硬度控制在HB 280–320，兼顾强度与韧性。

精密镗孔：按图纸公差进行镗孔加工。

精密车削：将外径加工至服务公差。

精密磨削（仅限检测/量规轴）：将外径磨至量规级精度，圆度≤0.02 mm，同轴度≤0.03 mm。

100%最终检验：每根钢套筒在发货前均需逐项检查——外径、内径、圆度、同轴度和动态平衡。不合格的钢套筒不得出厂。

动态平衡：高速旋转中的隐藏精密

钢套筒在轧制线上高速旋转。任何不均匀的质量分布都会产生振动——最坏情况下会降低轧制精度，最严重时可能损坏设备轴承。

广纬精工对每根钢套筒进行动态平衡测试和校正：

标准交付等级：G6.3（依据ISO 1940-1），适用于所有套筒

高精度等级：G2.5（依据ISO 1940-1标准），适用于对振动敏感的应用，例如高速铝箔卷材机的套筒。

在动态平衡测试中出现故障的套筒通过材料去除或配重进行校正，然后重新测试直至合格。

GWspool合金系列：内部材料系统

通用合金铸钢牌号（如ZG35CrMo和ZG42CrMo）可满足大多数常规轧制应用。但在某些特殊情况下——例如在退火炉内高温服役，或连续轧制且对耐磨性要求极高的场合——标准牌号

的性能极限便变得明显。

因此，广纬精工开发了专有的 GWspoolool 合金系列：GWspool-1、GWspool-2 和 GWspool-3。每种 GWspool等级均针对特定工作条件优化了合金元素比例，以在强度、耐磨性、高

温稳定性与可加工性之间实现最佳的平衡。根据应用温度，GWspoolool 系列涵盖：

非退火铝箔卷和冷轧卷（常温）

中温退火套筒（200–400°C）

高温退火套筒（500–600°C）

自有材料体系的价值：当客户遇到钢套筒故障，而标准材料无法解决时，GW Precision Precision 可在材料层面介入，提供定制化解决方案——而不仅仅是用另一款相同规格的标准套筒来

替换原套筒。

表面硬化技术：延长套筒寿命的关键

精密加工确保了套筒出厂时的几何形状。表面淬火技术则决定了钢制套筒能否保持该几何形状，并在实际运行条件下经受住考验。

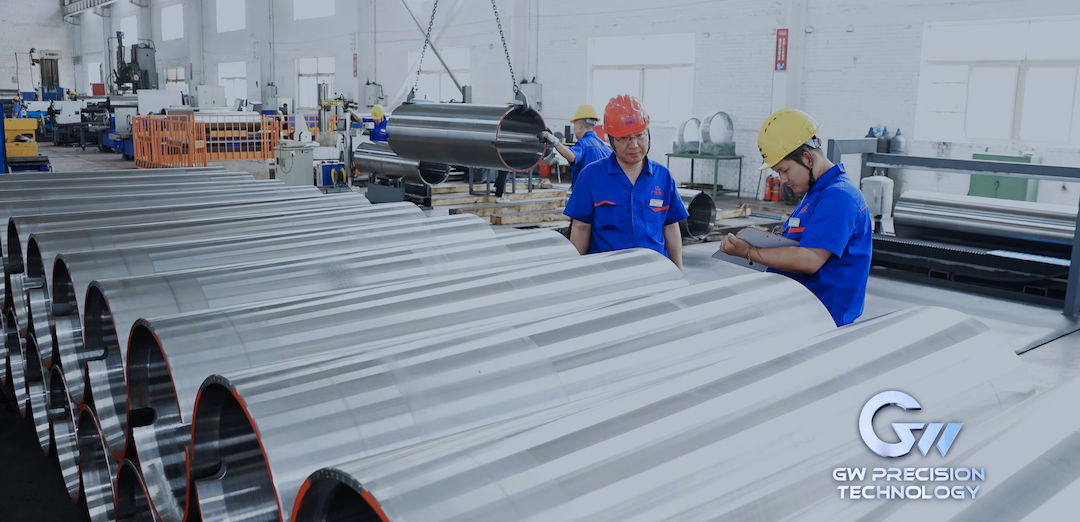

激光冶金

退火炉套筒最常见的失效模式是高温氧化。在约600°C的炉内环境中，普通钢表面会持续氧化，形成松散的氧化层；当该层剥落时，会留下凹坑，导致套筒外径出现不均匀磨损。

激光冶金重熔是解决这一问题的有效方法。在激光冶金重熔过程中，高能激光束被聚焦到套筒外径的不锈钢表面，瞬间熔化表层金属，随后以极快的冷却速率迅速凝固。

激光冶金重熔带来了三大关键改进：

消除铸造缺陷：在重熔过程中可消除微孔、夹杂物及其他表面铸造缺陷，显著提高表面密度。

晶粒细化：快速凝固形成细小均匀的晶粒结构，从而提高抗氧化性和耐腐蚀性。

表面硬度提高：合金层可达HRC 45–55（HB 420–560），约为标准套筒硬度的两倍。

经激光冶金重熔处理的退火炉线圈在约600°C时抗氧化寿命显著延长，有效降低了客户的套筒更换频率和维护成本。

激光淬火：高负荷应用中的耐磨性

铝带冷轧套筒在高张力和高速下持续运行，其外表面始终承受着持续的接触应力。表面硬度不足会导致在正常使用周期内提前磨损，从而降低轧制精度并缩短使用寿命。

激光淬火利用高能激光束快速将套筒表面加热至相变温度以上，基体材料自身的导热性随后产生快速的自冷却效应。激光淬火形成硬度为HRC 50–60的硬化表层，显著提高耐磨性。

激光淬火的核心优势在于保持高精度：与整体感应淬火或炉内热处理相比，激光淬火采用集中且可控的热输入，可最大限度减少工件变形。因此，钢制套筒在完成精密加工后即可进行激光

淬火，无需担心因变形导致套筒超出公差范围——这对于已达到≤0.05毫米同轴度的铝箔套筒尤为重要。

RFID全生命周期管理：从“更换套筒”到“管理套筒”

传统的套筒管理存在一个普遍问题：难以追溯线轴的使用历史。当钢制套筒需要返厂维修时，维护工程师通常无法得知该套筒已服役多少小时、经历了多少次热循环，或上一次维修是在何

时进行的。缺乏这些信息的情况下，维护决策往往依赖经验而非数据。

嵌入式RFID芯片改变了这一局面。

每根配备RFID芯片的广纬精工套筒都拥有唯一的数字身份。RFID读取器无需拆卸钢套筒即可读取其中存储的信息，包括：

工厂交货日期及初始技术参数

每次部署的时间戳

完整的维护记录（已执行的工作、维修后精密复检数据）

累计服务时长

借助这些数据，客户可以建立套筒登记册，利用数据分析预测维护时机，并在故障发生前安排计划性维护，从而避免因套筒突然故障导致的非计划停机。

对于大量套筒频繁旋转的大型卷绕作业，RFID可追溯系统还能防止套筒混淆：不同规格或状态的套筒可通过芯片即时识别，从而避免人工核对错误。

除了套筒本身，RFID芯片还可作为数据节点，实现整个铝带生产流程的数字化——将每卷套筒与所使用的特定批次、套筒当时的状况、生产工单以及质量数据相连接。

结论

制造用于铝带和铝箔卷材的钢制套筒是一项系统工程挑战，需要在材料、精密加工、热处理和表面处理等方面进行协调优化。仅追求某一项指标而忽视其他方面，是不能解决客户面临的实

际问题的。

广纬精工自2006年起专注于钢套筒制造，已在四个方向形成专业能力：材料系统（GWspool合金系列）、精密加工（按应用要求的公差）、表面硬化（激光冶金重熔与激光淬火）以及数

字化管理（RFID全生命周期追溯），构建起覆盖钢套筒完整生命周期的综合解决方案。
