轧辊轴承座可靠性：从材料、热处理到验收控制的系统视角

轧辊轴承座（roll chock / bearing housing）是连接轧辊、轴承与轧机机架的关键承载部件。其长期稳定工作并非由单一尺寸、材料或工序决定，而是材料质量、制造路线、热处理、无损检测、加工精度、装配润滑与轧制工况共同作用的结果。"按图加工"仅说明制造具备几何依据，并不等于可靠性风险已被控制。采购与技术人员应将材质、热处理状态、关键部位检测、尺寸形位精度及可追溯记录一并纳入技术协议。

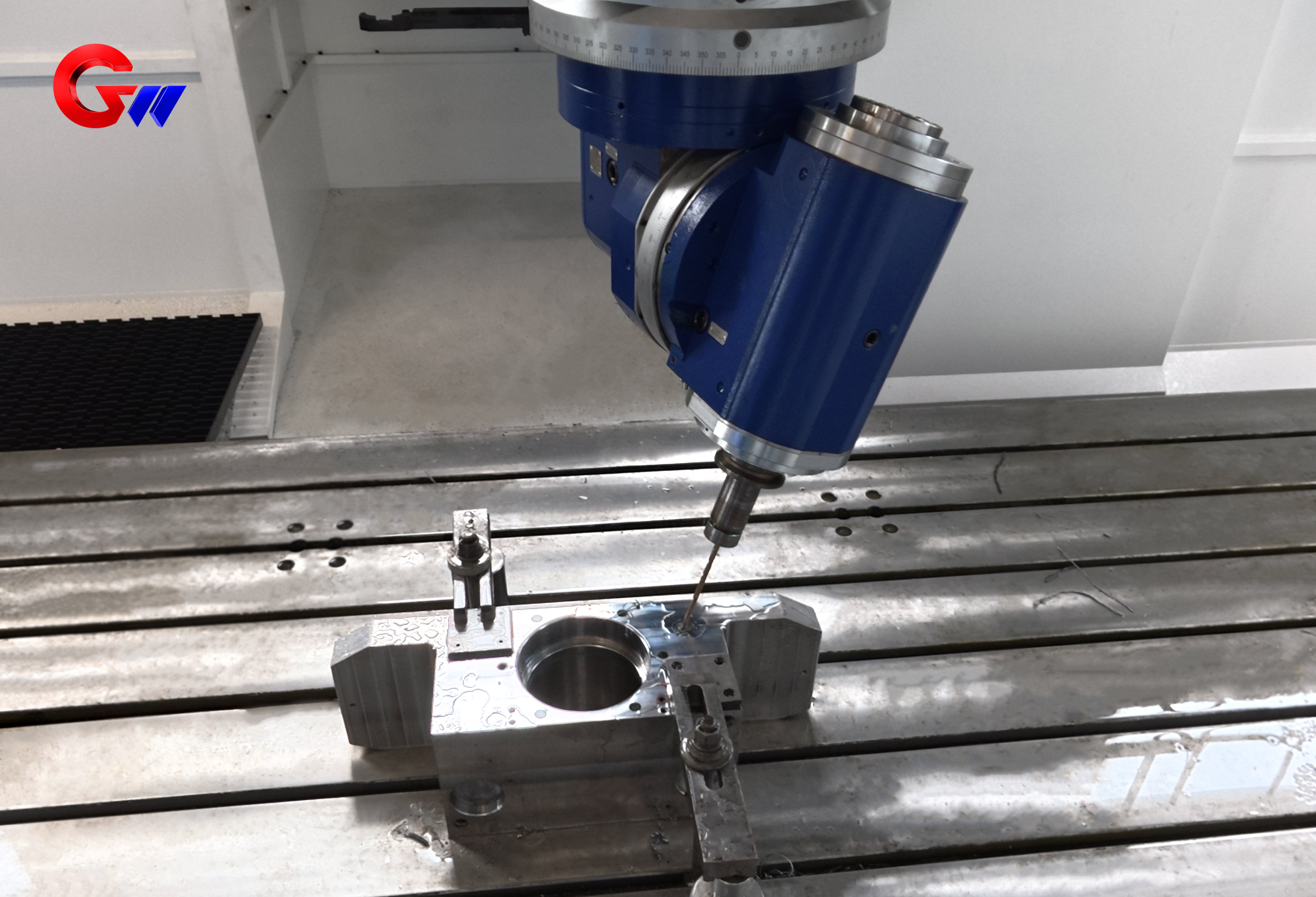

                                                              轧辊轴承座机加工现场

一、为什么"按图加工"不等于可靠性已被控制

在冷轧机、热轧机、铝箔轧机和铝板带轧机的检修现场，有时会遇到这样的情况：结构相近、图纸相同的轧辊轴承座，实际服役表现却不完全一致。有的长期稳定，有的较早出现配合面磨损、尺寸漂移、局部裂纹或异常发热。

这类差异不能简单归结为"尺寸没做好"，也不能仅凭某一次失效就认定材料或热处理存在问题。轧制力、冲击载荷、轧辊弯辊力、轴承状态、装配间隙、润滑与冷却、机架刚度、维护周期等，都可能参与失效过程。更可靠的做法，是把制造记录、检测结果和现场工况放在一起分析。

如果图纸只给出了外形尺寸和公差，却没有明确材料牌号、交货状态、热处理要求、探伤方法及验收等级，供应商即使"照图完成"，产品之间仍可能存在难以从外观识别的质量差异。常见风险主要包括：

结论：同样图纸的轧辊轴承座出现寿命差异，往往是"制造质量 + 装配维护 + 轧机工况"的综合结果。分析时应避免单因归责。

二、材料主线：轧辊轴承座常见材料与制造路线

轧辊轴承座没有脱离工况的"最佳材料"。工作辊轴承座、支承辊轴承座和中间辊轴承座承受的载荷、空间限制、换辊频率与冷却环境不同；冷轧机、热轧机和铝箔轧机对刚度、耐磨、抗冲击、尺寸稳定性以及维护便利性的侧重点也不同。材料和制造路线应由设计计算、既有设备经验及技术协议共同确定。

关于 QT400-15：该牌号属于球墨铸铁，按现行 GB/T 1348-2019《球墨铸铁件》（修改采用 ISO 1083:2018），"400"对应最低抗拉强度等级，"15"对应最低断后伸长率等级。其性能基础通常来自较高比例的铁素体基体和良好的石墨球化状态。对部分高精度冷轧机、铝箔轧机或铝板带轧机，轴承座不仅要承载，还要长期保持孔系、定位面和中心高的稳定，设计方在综合考量后可能选用 QT400-15。但应避免将其直接等同于"不会变形"或"高精度轧机就一定更适合"——尺寸稳定性还受铸件壁厚差、球化率、基体组织、铸造残余应力及实际温度载荷等多因素影响，高冲击或超大载荷工况仍需通过强度、刚度与疲劳分析与其他材料方案比较。

需注意：材料表仅用于建立初步认识，不能代替选材计算。"普通铸钢减振好""合金钢一定更耐用""QT400-15 一定不变形"或"焊接件必须采用某一固定退火制度"等说法，都容易忽略结构、尺寸、载荷和工艺条件。采购时更有价值的问题是：这个牌号为什么适合该机型？交货状态和组织要求是什么？关键性能如何验证？

三、热处理主线：残余应力与组织性能为什么重要

大型铸钢件和焊接结构件在凝固、焊接、粗加工过程中都可能形成残余应力。若组织与应力状态控制不当，后续精加工或服役过程中可能出现尺寸变化；在交变载荷、冲击和应力集中共同作用下，也可能增加裂纹风险。但残余应力只是影响因素之一，不能脱离材料缺陷、结构设计和现场工况单独判断。

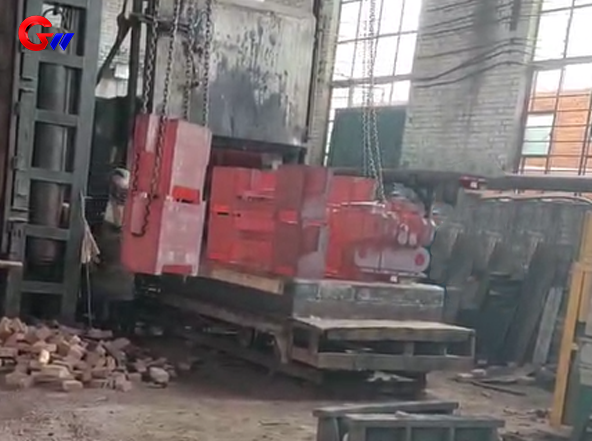

                                                          热处理出炉

1. 去应力处理：目标是提高尺寸稳定性。对适用的铸件或焊接件，去应力热处理可降低残余应力，帮助后续加工和服役尺寸保持稳定。是否需要实施、采用何种温度—时间制度，应结合材料、壁厚、结构约束、焊接工艺和设计要求确定，并保留可追溯的热处理记录。

2. 正火、回火或调质：铸钢件可能根据牌号和性能要求采用正火、正火加回火或其他热处理；部分合金铸钢可根据设计要求采用调质。工艺名称本身并不能证明质量，最终仍要看化学成分、力学性能、硬度分布、金相或其他约定的检验结果是否满足标准和图纸。

3. 表面与局部处理：配合面、滑动面或易磨损区域是否需要局部强化、表面处理或可更换衬板，应由结构和维修策略决定。过度追求局部硬度可能带来加工困难、应力集中或韧性下降，因此不宜把"越硬越耐用"当作通用结论。

采购提示：技术协议中不要只写"进行热处理"。建议明确热处理目的、适用标准、交货状态、记录要求，以及需要验证的力学性能或硬度范围。

四、不同轧机与不同轴承座，关注点并不相同

五、轧辊轴承座机加工、维修分别要看什么

新制与来料控制：输入资料应包括总图、零件图、材料与执行标准、轧制力或载荷谱、配合关系、使用环境及原件失效记录。过程控制包括来料材料复验、对铸造或焊接毛坯关键工序的确认、热处理、粗加工后的时效/稳定化安排，以及关键部位无损检测。此处区分"毛坯供应商的铸造/焊接工序"与"后续机加工工序"：广纬精工承接的是从毛坯到成品的机加工与检测环节，铸造或焊接毛坯的质量由材质证明与来料检验确认。

加工：轧辊轴承座加工常涉及大型镗铣、五面加工或多工序装夹。若基准转换不清、粗精加工余量不合理，或工件应力状态不稳定，即使单项尺寸合格，也可能影响孔系与装配关系。因此检测报告应围绕功能尺寸和形位关系组织，而不是只罗列外形尺寸。

维修：维修前应识别材料、缺陷性质、裂纹范围、剩余壁厚与变形情况；对承力区裂纹或来源不明的重大缺陷，不应在缺少工程评估的情况下直接焊补。维修后的尺寸、形位精度和无损检测也要有明确验收依据。

六、采购与验收：一张可直接使用的核查表

对轧机备件采购而言，询价文件越清楚，后期争议越少。以下清单可用于轧辊轴承座制造、加工或维修项目的技术沟通：

验收原则：不要只问"能不能装上"，还要问"它使用了什么材料、经历了哪些关键工序、依据什么记录证明符合要求"。

七、FAQ：采购和设备人员常问的问题

Q1：轴承座是不是越硬越耐用？
不一定。轴承座需要在强度、硬度、韧性、刚度和可加工性之间取得平衡。硬度过高但韧性不足，可能增加脆性失效风险；硬度不足也可能加快配合面磨损。目标应是满足图纸与实际载荷要求，而不是追求单一最高值。

Q2：铸钢轴承座和焊接轴承座哪个更好？
没有脱离结构与工况的绝对答案。铸钢适合整体复杂结构，焊接结构适合大型、非标和小批量制造。两者都可以获得可靠产品，也都可能因工艺控制不足出现问题。应比较设计适配性、制造能力、质量记录、交期和全生命周期维修成本。

Q3：供应商说"按图纸做"就够了吗？
如果图纸已完整规定材料、热处理、检测与验收要求，按图执行是基本原则；如果图纸信息不足，则应通过技术协议补充。对于老设备测绘件或进口轧机备件，更要区分"尺寸复制"和"功能恢复"，必要时结合材料检测、失效分析和现场工况复核。

Q4：无损检测是不是做了就一定可靠？
不是。检测效果取决于方法是否适用、检测时机、覆盖区域、设备与人员能力、灵敏度设置及验收标准。磁粉、渗透、超声和射线检测各有适用边界，不能用一句"已探伤"替代具体报告。

Q5：如何快速判断轧辊轴承座供应商是否专业？
可以观察对方能否围绕图纸、工况、材料、热处理、检测、加工基准和验收记录进行具体沟通，而不是只承诺价格与交期。专业供应商通常愿意说明风险边界，也能提供与实物对应的过程和检验资料。

Q6：QT400-15 是否比铸钢更适合高精度轧机轴承座？
不能一概而论。QT400-15 在部分高精度轧机设计中有应用价值；铸钢则可能在高载荷、强冲击或特定疲劳要求下更有优势。正确做法是依据轧机载荷、轴承座结构、允许变形、动态响应、维护方式和原设备材料规范进行设计比较，而不是仅凭牌号作替换。

结语

轧辊轴承座的实际寿命由设计、材料、制造、热处理、检测、加工精度、装配维护和轧机工况共同决定。同样图纸的产品出现明显差异，并不神秘：图纸之外仍有大量过程变量需要被识别、记录和验证。对采购方而言，最有效的风险控制不是只压低价格，也不是迷信某个材料牌号，而是把关键要求写进技术协议，并用可追溯资料完成验收闭环。

洛阳广纬精工科技有限公司围绕轧机轴承座及相关轧机备件开展机加工、维修与技术沟通。面对工作辊轴承座、支承辊轴承座、中间辊轴承座，以及冷轧机、热轧机、铝箔轧机和铝板带轧机等不同应用，我们更关注图纸与工况的匹配、关键工序的可验证性，以及交付后能否稳定装配和维护。

本文由广纬精工整理，面向轧机设备、采购与维修技术人员，介绍轧辊轴承座在材料、热处理、加工与维修中的常见质量控制逻辑。文中材料牌号与工艺路线仅作通用说明，不构成对具体设备的设计替代或寿命承诺。实际项目请以设备图纸、适用标准和双方确认的技术协议为准。
